CATALOGO

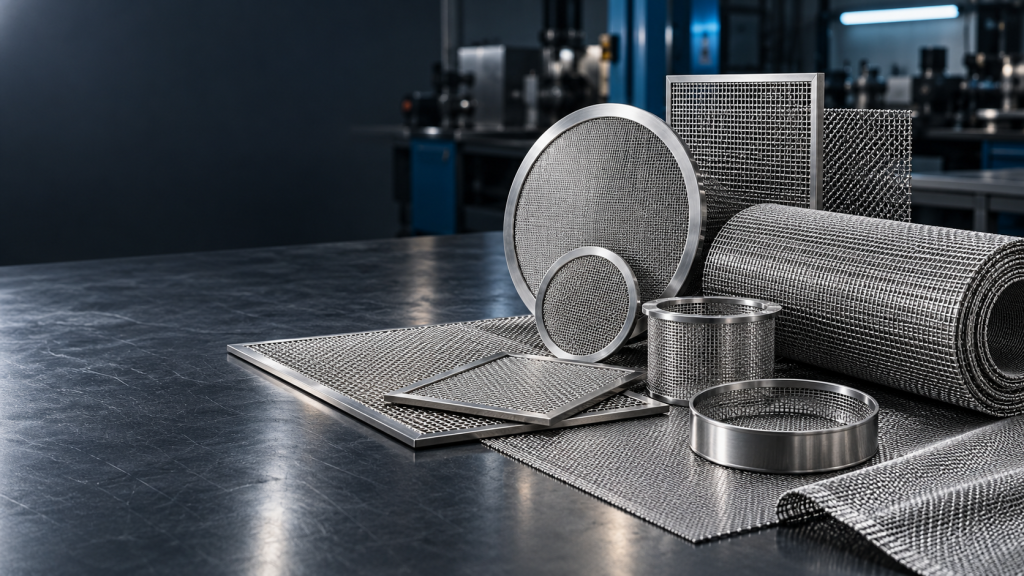

MANTAS Y CRIBAS METÁLICAS
Las Mantas Metálicas y Cribas se utilizan en diferentes tipos de Sistemas de Filtración y Clasificación. Estos Sistemas de Filtración, se utilizan a su vez en la filtración de medios acuosos, especialmente cuando se deben filtrar grandes volúmenes de fluidos.
Las Mantas Metálicas y Cribas de INCOFILT, constituyen el corazón de la instalación de filtrado. Las construcciones de marcos y los elementos filtrantes completamente encordados, se pueden suministrar como pieza de recambio o como producto de fabricante de equipamiento original. En particular, el tratamiento de medios de filtración muy finos, como los tejidos Reps de Alta Eficiencia, constituyen el elemento central de nuestras actividades. En ese sentido, las tecnologías de tratamiento se han desarrollado de manera que los elementos de tejidos estén protegidos lo más posible contra el esfuerzo de la flexión alternativa.
Debido a las fuertes exigencias determinadas por la aplicación y las condiciones de uso, las Mantas y Cribas Metálicas de INCOFILT pasan por fases muy críticas de proceso y control de calidad, donde se incluye la limpieza y el tratamiento térmico de los tejidos, que garantizan la máxima seguridad posible en cuanto a resistencia a la corrosión de los materiales empleados. Además, se comprueba la exactitud del 100% de los poros en todas las pantallas, esto permite garantizar que todos los recortes a la medida estén perfectos en cuanto al tamaño de sus poros. De este modo garantizamos de que no se produzcan mayores desgastes ni imperfectos.
DETALLES TÉCNICOS Y SERVICIOS
- Mantas y Cribas en marcos planos y segmentos cilíndricos.
- Tejidos filtrantes ultrafinos desde 5 µm de tamaño geométrico de poros.
- Protección contra fallo prematuro por esfuerzo de flexión alternativa.
- Elementos del marco reutilizables.
- Ausencia de errores y tamaño de poros controlado al 100%.
- Limpieza y tratamiento térmico para la máxima resistencia a la corrosión.
- Cantos protegidos

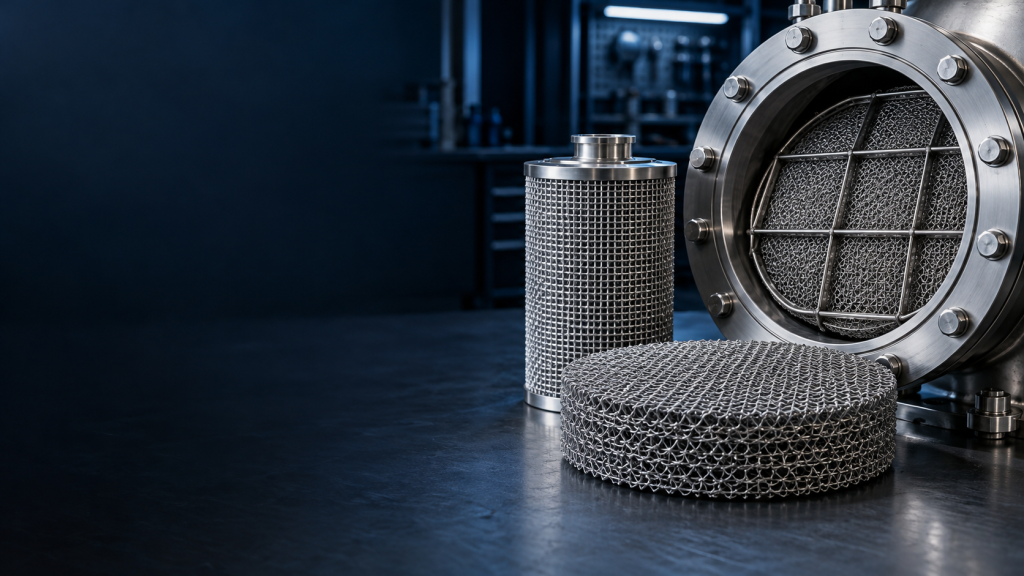

DEMISTER
Los demisters se utilizan a menudo para la separación de partículas líquidas arrastradas por la corriente gaseosa en muchos procesos industriales, dejando los gases libres de partículas superiores a tres micras. El demister o eliminador de niebla, se constituye con una estructura de capas de tejido tricotado, generalmente superpuestas. Una combinación entre el diámetro del hilo empleado, el tipo del punto de malla y la profundidad de ondulación de las capas de tejido, nos permite ofrecer una gran variedad de tipos de eliminadores de niebla idóneos para cada caso o condición de funcionamiento específico. La pérdida de presión del gas o vapor a través del eliminador es prácticamente nula, debido a la gran proporción del volumen libre del eliminador.
PRINCIPALES USOS INDUSTRIALES
- Industria Petroquímica.
- Industria Química.
- Refinación.
- Procesamiento de gas.
- Procesos de destilación.
- Control de contaminación.
PRINCIPIO DE FUNCIONAMIENTO
De un líquido se desprende gas o vapor, con arrastre de pequeñas partículas del propio líquido.
Estas partículas o gotas chocan contra el eliminador, aumentan el tamaño por acumulación y retroceden en forma de gotas de líquido.
El gas que atraviesa el eliminador sale libre de partículas líquidas.
CARACTERÍSTICAS
Nuestros eliminadores pueden fabricarse en cualquier tipo de forma geométrica. Para lograr un mayor rendimiento, nuestros eliminadores pueden conformarse en diversas acciones, esto facilita también su instalación, la misma puede hacerse en cualquier recipiente con espesores y densidades de acuerdo a las especificaciones del propio cliente o proceso, utilizando rejillas superiores e inferiores de soporte.

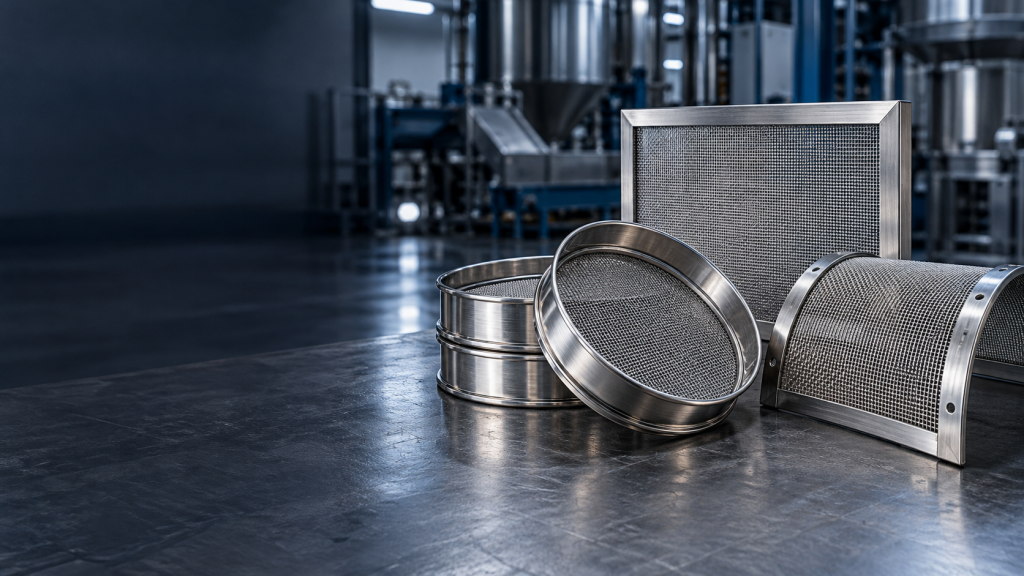

TAMICES DE CLASIFICACIÓN
INCOFILT ofrece a la industria, la más amplia variedad de soluciones en Tamices para satisfacer cualquier proceso de clasificación y filtración de partículas.
Además de nuestra amplia oferta en Tamices Redondos, INCOFILT fabrica Tamices Rectangulares y Tamices Curvos. INCOFILT fabrica de igual manera Tamices a la medida, para cumplir con cualquier requisito y para una proyección amplia de aplicaciones.
Los Tamices se manufacturan en una línea completa de Tejidos Metálicos normalizados y Perfiles de Soporte, según normas Internacionales.
Nuestros productos de pantalla especiales, incluyen Tamices para procesos Sanitarios, Flujo sanitario, Ultrasónico, Paralelo y Detección de Partículas Metálicas.
INCOFILT, además, proporciona un eficiente servicio de Reparación de Tamices, de alta calidad de Tensionado, proporcionándole la tranquilidad de que su equipo de Tamizado se este Manteniendo al más alto nivel de eficiencia.
DETALLES TÉCNICOS Y SERVICIOS
- Tamices en marcos metálicos y perfiles según requerimiento.
- Tejidos filtrantes ultrafinos desde 5µm de tamaño geométrico de poros.
- Protección contra fallo prematuro por esfuerzo de flexión alternativa.
- Elementos del marco reutilizables.
- Ausencia de errores y tamaño de poros controlado al 100%.
- Limpieza y tratamiento térmico para la máxima resistencia a la corrosión.
- Cantos protegidos.

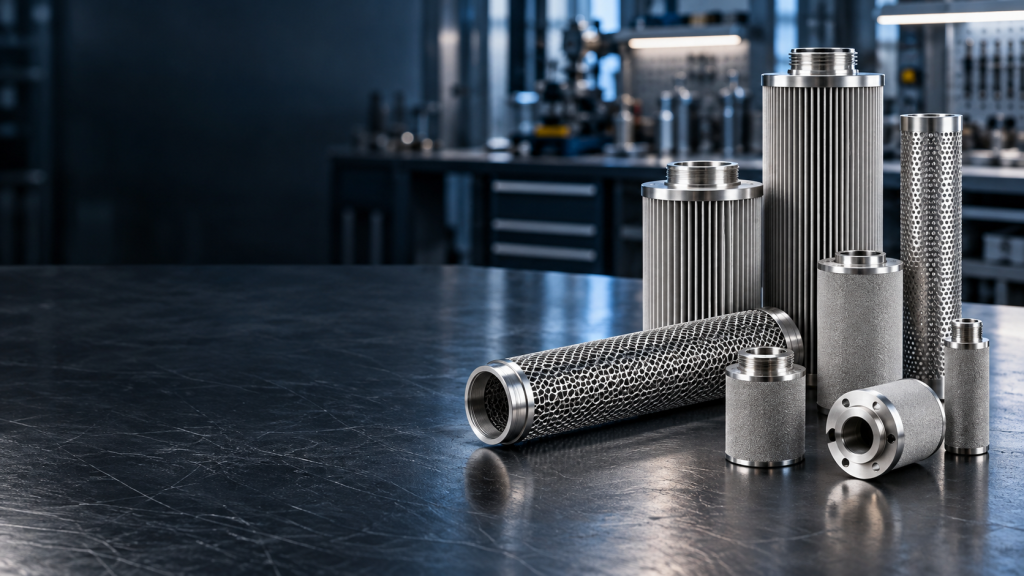

ELEMENTOS FILTRANTES METÁLICOS
Los Elementos Filtrantes constituidos por Tejidos Metálicos Simples, Compuestos o Sinterizados, se fabrican en una amplia diversidad en cuanto a dimensiones mecánicas, resistencia a la presión y tasa de retención.
La selección del Tejido Metálico Filtrante correspondiente se determina por los requisitos del proceso. Las dimensiones y la resistencia a la presión se definen basándose en las condiciones de filtración disponibles y en la Ingeniería desarrollada por nuestro Software de Filtración.
Los Elementos Filtrantes Metálicos también se pueden fabricar como elementos retrolavables, especialmente en las aplicaciones de fabricantes de equipamiento original. Los Tejidos Metálicos Filtrantes y el diseño por medio de nuestro Software se pueden coordinar entre sí de manera óptima. De este modo, la fabricación del tejido y los pasos posteriores de fabricación se pueden estructurar como una cadena de producción homogénea.
DETALLES TÉCNICOS Y SERVICIOS
- Para filtración de sólido a líquido y filtración de gases.
- Aplicaciones de alta y baja viscosidad.
- Elementos Filtrantes Metálicos lisos y plisados.
- Diámetro de 10 mm a 500 mm.
- Longitud de 10 mm a 3,6 m.
- Elementos Filtrantes Metálicos de estabilidad propia o con cuerpos de apoyo.

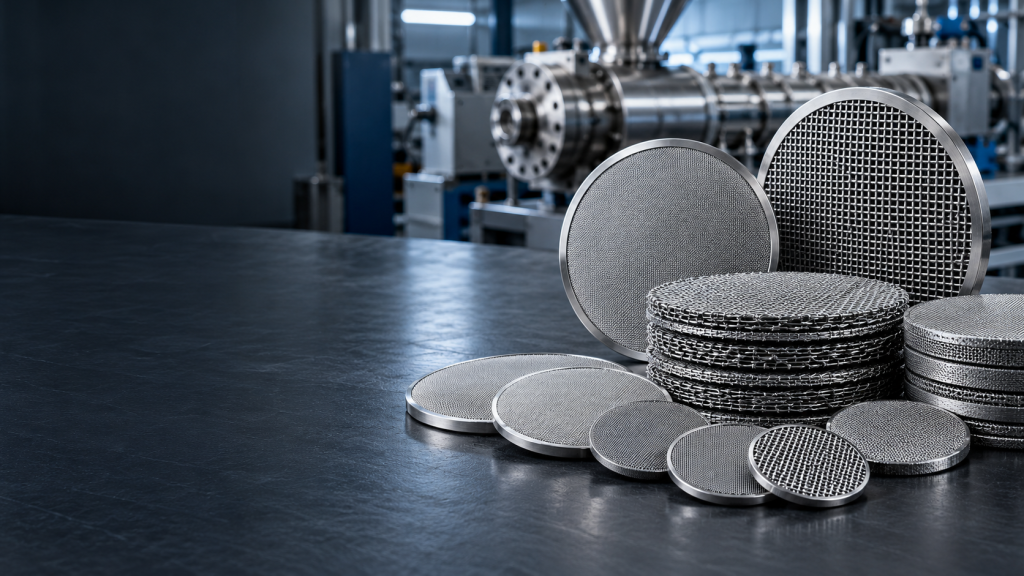

FILTROS PARA MASA PLÁSTICA FUNDIDA
Los Discos Metálicos Filtrantes de INCOFILT tienen tres principales campos de aplicación: la filtración de polímeros extruidos, la filtración de sólido a líquido, y la filtración de aire.
Se fabrican en grandes cantidades con ayuda de la técnica de punzonado o si se trata de formas individuales, con ayuda de nuestra instalación láser especializada en tejidos de alambre.
En principio se pueden confeccionar Discos Metálicos Filtrantes con todos los tipos de Tejidos Metálicos, desde Reps de Alta Eficiencia de sarga más fina hasta los tejidos de malla cuadrada más robustos.
En función de las aplicaciones, los Discos Metalicos Filtrantes de INCOFILT se pueden fabricar como Disco Sencillo, Rectangular, o de diferentes formas, en una o varias capas de Tejidos Metálicos Filtrantes. Las capas se pueden combinar entre sí, mediante cerramientos de chapa o soldadura de punto. De igual manera, se pueden fabricar con Rebordes en Cobre o Aluminio según la aplicación o requerimiento.
Un aspecto importante, a tener en cuenta, es la limpieza de los Discos Metálicos Filtrantes, ya que los Filtros de INCOFILT se fabrican con tejidos desengrasados y lavados por Ultrasonido.
DETALLES TÉCNICOS Y SERVICIOS
- Diámetro desde 2mm.
- Fabricación individual en función de la geometría y la estructura del filtro.
- Tamaños de lotes desde series pequeñas hasta series grandes.
- Tratamiento de todos los tejidos disponibles.
- Ruedas filtrantes de varias capas ribeteadas, punteadas y sinterizadas.
- Máxima higiene mediante limpieza previa y posterior.

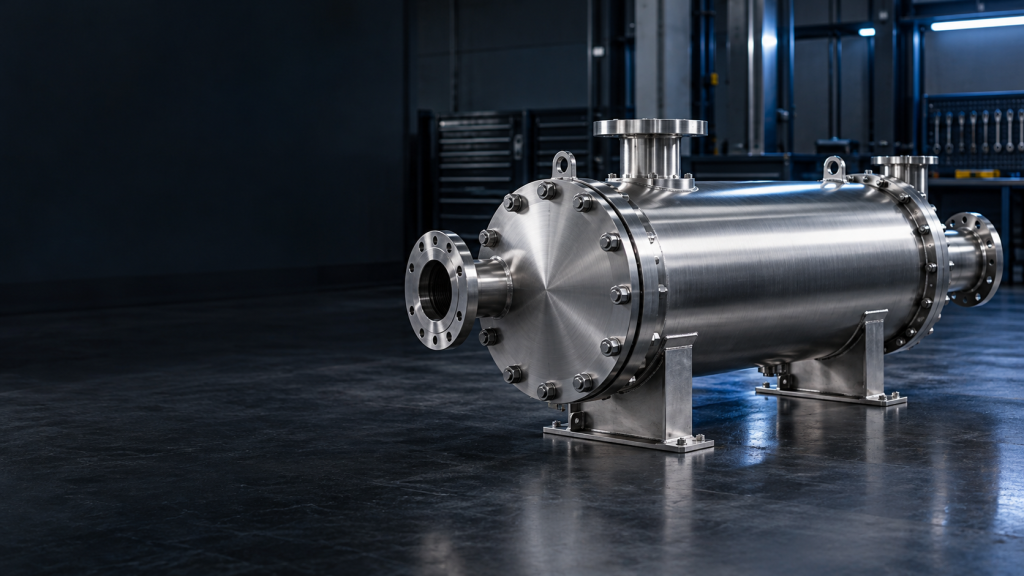

HOUSINGS O CARCASA METALICA
Los HOUSING O CARCASAS METALICAS fabricadas por INCOFILT están disponibles en diseños estándar, o pueden ser diseñados y fabricados de acuerdo a requerimientos específicos. El Filtro estándar está diseñado y construido de acuerdo con la norma ANSI B 31,4 – Filtración de petróleo– sistema de transporte en tuberías. Otros códigos de diseños disponibles incluyen, ANSI B 31.3 – referente a tuberías de refinería de petróleo-, ANSI B 31,8 – transmisión de gas y sistemas de distribución de tuberías – o el código ASME Sección VIII, división I – construcción de recipientes a presión.
El material estándar de la carcasa es acero al carbono, o puede ser construida en S.S 304 o S.S 316. Los filtros INCOFILT se pueden suministrar en cualquier tipo de brida ANSI así como sistemas de cierre rápido estándar o específicos.

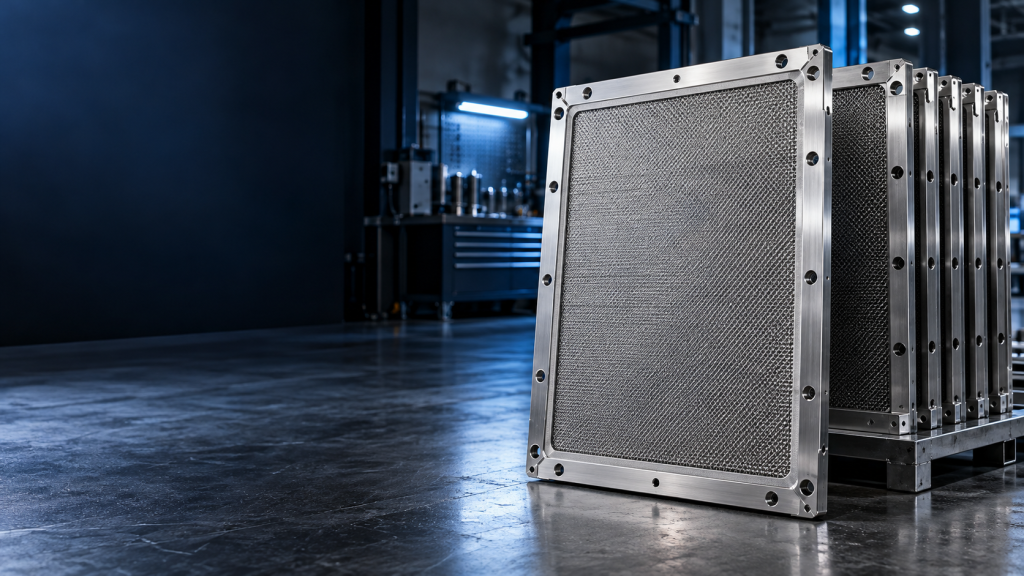

PLACAS FILTRANTES
INCOFILT es un fabricante de placas filtrantes para reemplazo en filtros industriales. Los marcos de las placas están construidos en acero inoxidable 304 o 316 y las pantallas filtrantes de acero inoxidable 316 o 904. Tenemos una amplia gama de pantallas filtrantes para prestar un servicio eficiente a cada proceso de filtración.
También realizamos revisiones, reparaciones y recuperaciones de placas filtrantes dañadas, para ello contamos con un equipo preparado para la evaluación y el análisis del producto. Nuestra experiencia en filtración de líquido-sólido nos permite reconstruir, volver a poner a filtrar placas viejas y ofrecer placas nuevas para casi cualquier marca de filtro, con una calidad de manufactura superior a precios competitivos.
En la configuración, se deja un espacio considerable entre placas para permitir que se forme la precapa y para que los tiempos de filtración sean más largos. Las placas están montadas en un colector que permite su fácil extracción y montaje.
DETALLES TÉCNICOS Y SERVICIOS
- Posición vertical para facilitar la limpieza.
- Criba de filtro rectangular, de doble cara.
- Unión reforzada alrededor de la placa para proteger el borde durante la extracción manual de la torta.
Pantallas filtrantes de 5 capas sinterizadas para filtrar según las especificaciones originales o mejoradas. Las 5 capas garantizan un rendimiento eficiente de la filtración y de la durabilidad.
